汽车密封条涂料固含量怎么测？用上海蓝欧这个方法

上海蓝欧陈正林

摘要：固含量是乳液或涂料在规定条件下烘干后剩余部分占总量的质量百分数。因此涂料的固含量大小决定着相同工艺条件下进行喷涂涂料固化成膜后的成膜厚度大小。因此涂料的固含检测很重要。本文主要是介绍汽车密封条涂料固含量的检测设备及方法。

1  范围

本标准适用于本公司生产的水性涂料的不挥发物含量的测定。

2  仪器设备

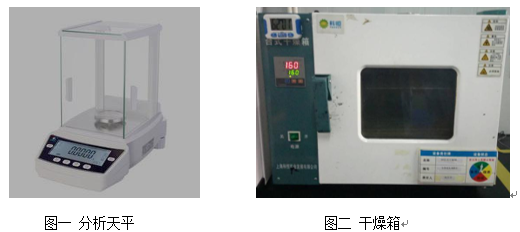

2.1 分析天平

能够准确称量至0.001g，如图一。

2.2 干燥箱

电热鼓风干燥箱，温度精确为0.1℃，见图二。

2.3 铝箔纸

3 测试步骤

3.1将一块正方形锡箔折成小碗状，称重并记录为Gf。

3.2取大约1-2克待测涂料，装入锡箔中，准确称量所装入涂料的重量，记录为Go。

3.3将装有涂料的锡箔放入150℃烘箱内，烘烤60分钟，待冷却后称量，记录为Gn。

3.4按照以下公式计算固体成份。

固体成份=(Gn-Gf)/Go

3.5固含量实验平行做三组，最后取平均值。

3.6检测出来的待测样品固含值如果在标准样品固含的范围内则判为合格，否则判为不合格。

4  实验报告

试验报告至少包括以下内容：

a) 识别待测样品的批号；

b) 注明本部分的编号；

c) 使用仪器的类型；

d) 试验的标准；

e) 试验的结果；

f) 试验日期。

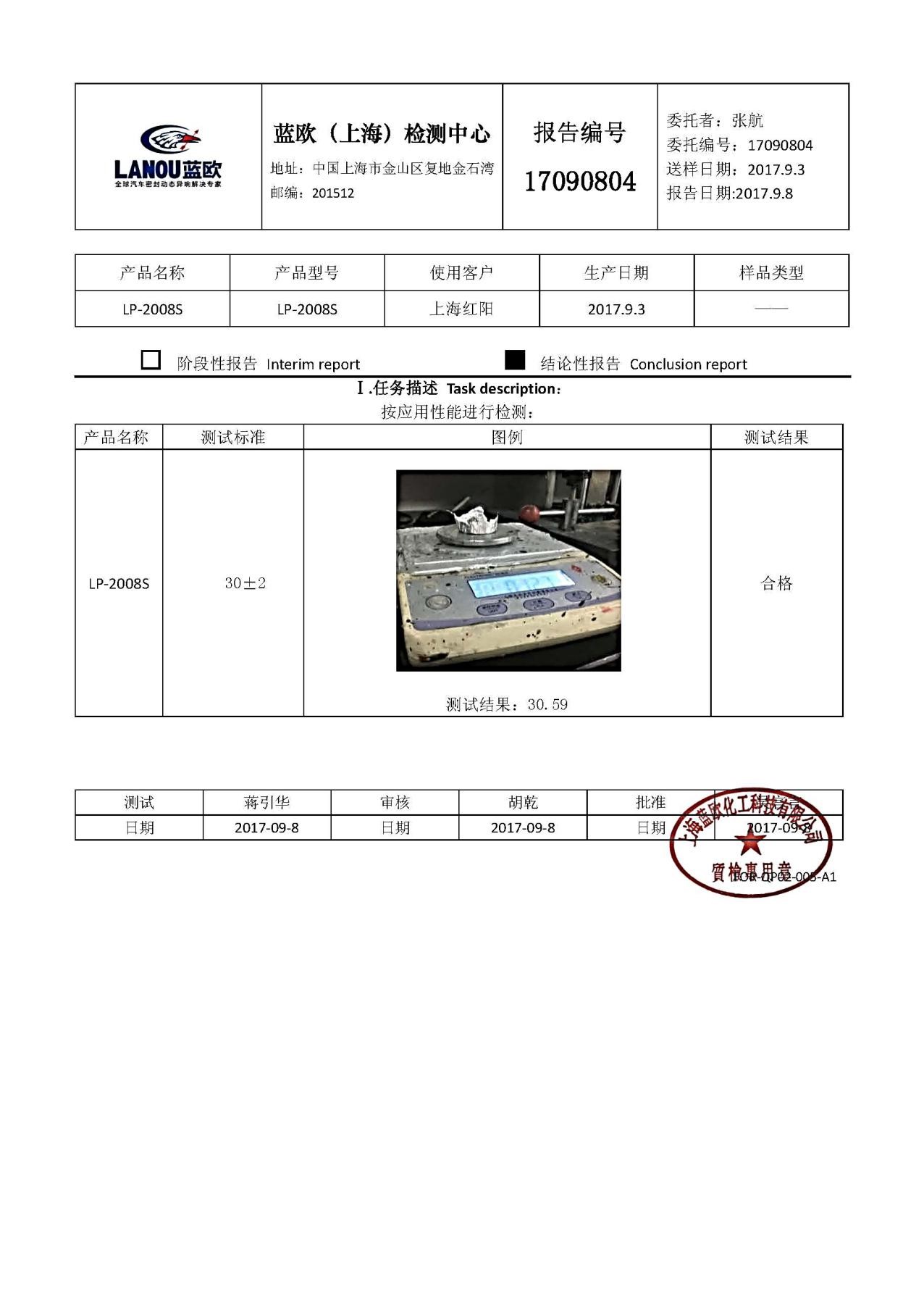

附录一：试验报告

5.注意事项

5.1所用锡箔应保持干燥。

5.2测试应远离振动和气流波动较大的环境。

免责声明：本文仅代表作者个人观点，与凤凰网海南无关。其文中陈述文字和内容未经本站证实，本文以及其中全部或者部分内容、文字的真实性、完整性、及时性本站不作任何保证或承诺，请网友仅作参考，并请自行核实相关内容。
